العربية تصفح الكمية:0 الكاتب:التعبئة الكبرى نشر الوقت: 2020-04-21 المنشأ:Grand Packing
تربط هاتان المحطتان لبعضهما البعض ، لذلك يتم تحليلهما هنا معًا.

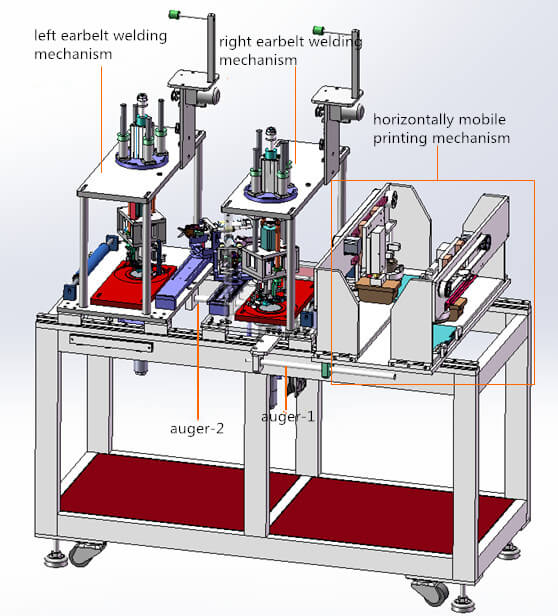

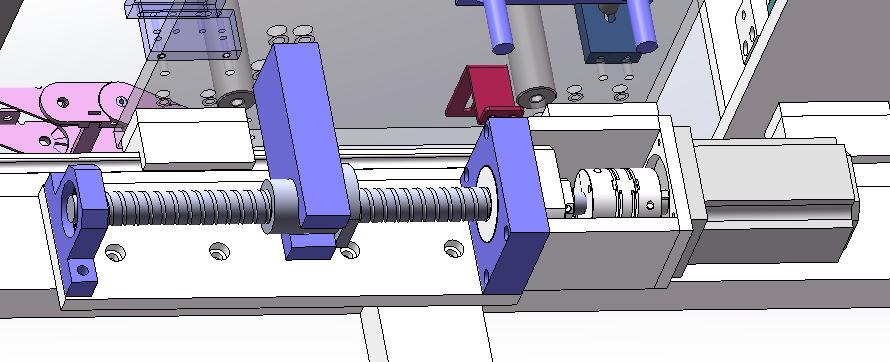

يمكن ملاحظة أنه يتم استخدام اثنين من الآجهة لتوصيل آلية لحام حزام الأذن الأيسر والأيمن. وفي الوقت نفسه ، يتحركون معا على طول الدليل على إطار الماكينة. السائق هو محرك المؤازرة والآلية المسمار تحت إطار الماكينة.
ولكن ، لماذا يتحركون؟
والسبب هو أن: مادة القماش تتحرك للأمام ، في حين يجب أن تتواصل آلية طباعة الأجهزة المحمولة وآلية لحام حزام الأذن أثناء التشغيل. لذلك ، لا ينبغي أن تكون هناك حركة نسبية بين هذه الآليات والمواد أثناء الاتصال. لهذا السبب ، يجب أن تتحرك آلية الطباعة المتنقلة وآلية لحام حزام الأذن إلى الأمام مع المواد والعودة بعد فصلها عن المواد.

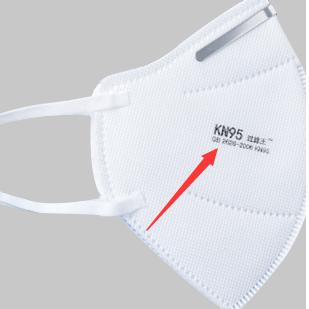

يمكننا العثور على نصوص على N95 مثل هذا:
يتم طباعتها بالضبط من قبل هذه المحطة.
فيما يلي هيكله الخاص:
بادئ ذي بدء ، فإن مبدأ العمل لكل من آليات الطباعة المتنقلة اليسرى واليمنى هو نفسه.

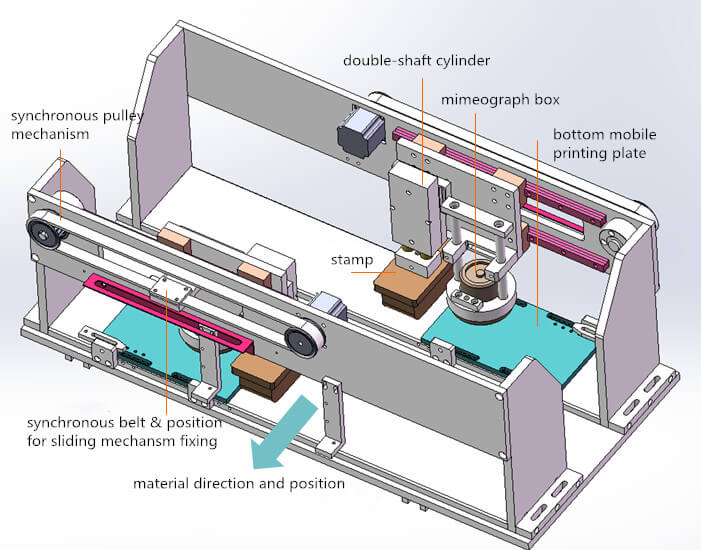

الدافع وراء الختم الخلفي وصندوق mimeograph بواسطة حزام متزامن وآلية التوجيه. يقود المحرك بكرة متزامنة لإصلاح آلية الانزلاق والمتزامنة حتى يتمكنوا من اتخاذ حركة خطية.
أ) تلطيخ اللون على لوحة الهاتف المحمول السفلية مع مربع mimeograph ؛
ب) يتحرك الطوابع إلى أعلى لوحة متنقلة ؛ الأسطوانة مزدوجة العمود تخفض وتضغط على الطابع لعصا اللون.
ج) في النهاية ، سينتقل الطابع إلى المادة. يتم ختم الأسطوانة مزدوجة العمود ويتم ختم اللون على المواد.

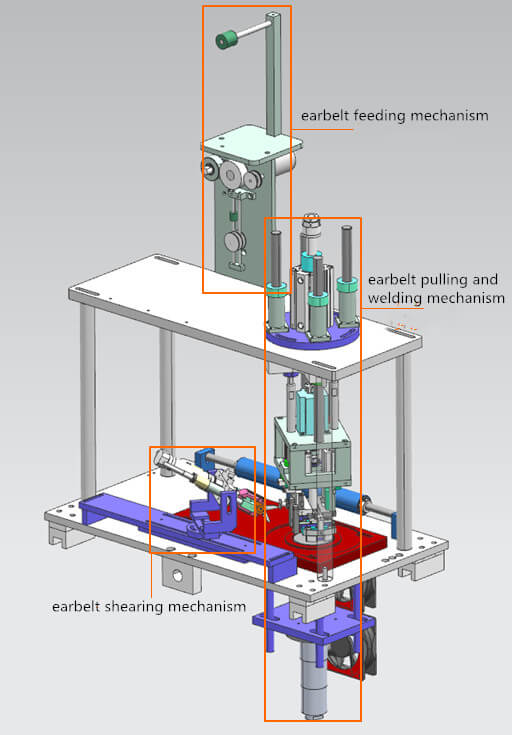

آليات لحام حزام الأذن اليسرى والأذن اليمنى لها نفس الهيكل ومبدأ العمل ولكن الموقف المعاكس.
تدفق العملية:
أ) يتم تغذية حزام الأذن بواسطة آلية التغذية وسحبها إلى آلية اللحام ؛
ب) آلية سحب الحزام الأذن واللحام تسحب حزام الأذن ثم تتفوق على آلية تقطيعها ؛
ج) في النهاية آلية اللحام لحام اللحام على القناع.

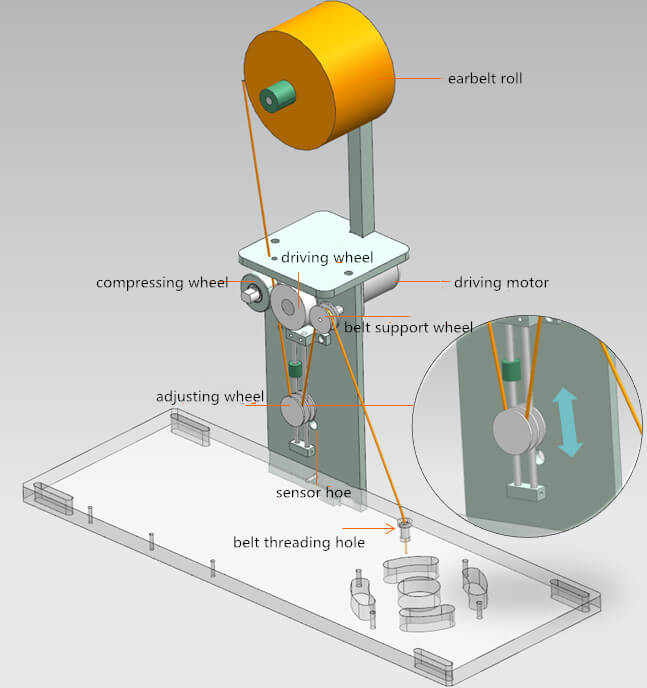

مسار حزام الأذن: لفائف حزام الأذن ← عجلة القيادة وعجلة الضغط ← ضبط عجلة ← عجلة دعم الحزام ← فتحة خيوط الحزام

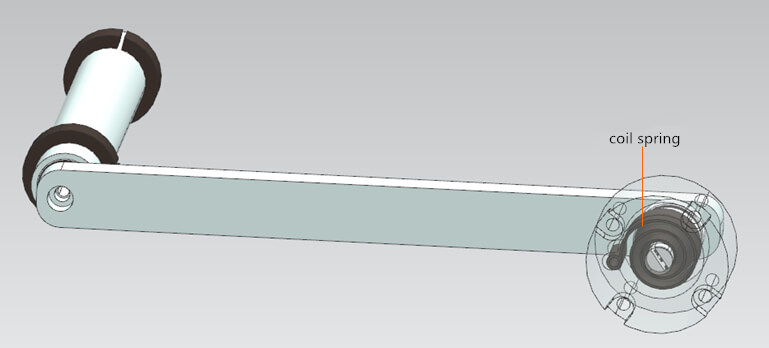

ضغط عجلة الضغط على حزام الأذن على عجلة القيادة. كما تدور عجلة القيادة ، يتحرك حزام الأذن لأسفل. في نهاية أخرى ، تواصل حزام الأذن مع آلية السحب من خلال ثقب الخيوط. ومع ذلك ، لن تتوافق سرعة إطلاق حزام الأذن مع سرعة السحب. في هذه الحالة ، يلعب ضبط العجلة دورًا لضبط توتر حزم الأذن.
إذا تم إطلاقه ، فسيكون حزام الأذن فضفاضًا ويسقط عجلات ضبط العجلات حتى يتم اكتشافه بواسطة المستشعر. ثم توقف محرك القيادة. وفي الوقت نفسه ، ستواصل آلية السحب سحب حزام الأذن ورفع عجلة الضبط. بمجرد أن لا يكتشف المستشعر العجلة ، يبدأ محرك القيادة في الالتهاب مرة أخرى ويؤدي إلى إطلاق حزم الأذن. هذه الحركة إطلاق تكرار.

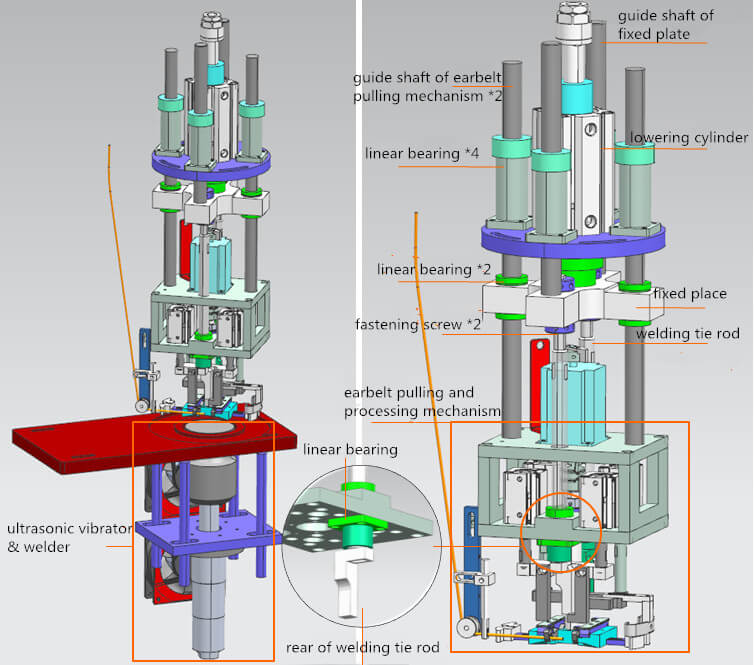

أ) كيف ترتبط بعض الأجزاء؟
أسطوانة انخفاض محركات تثبيت لوحة.
يتم قفل قضيب ربط اللحام على لوحة التثبيت من خلال قفل مسامير ؛
الحركة بين قضيب ربط اللحام وآلية سحب حزام الأذن والمعالجة نسبية. ولكن إذا كان القضيب يرفع إلى أسفله للاتصال بالآلية ، فسيتم تعليق الآلية بأكملها.
ب) مبدأ الحركة الرأسية:
خفض الأسطوانة يدفع لوحة التثبيت لأسفل.
تثبيت لوحة يدفع قضيب ربط اللحام.
آلية سحب حزام الأذن الذي تم وضعه بواسطة قضيب ربط اللحام يتحرك لأسفل بسبب الجاذبية ؛
عند سحب قيعان الآلية ، ستدفع أسطوانة التدخل إلى أسفل قضيب ربط اللحام حتى يتراجع أيضًا ؛
أسطوانة خفض محركات تثبيت لوحة لتحريك لأعلى.
تثبيت لوحة يدفع قضيب ربط لحام للانتقال إلى الأعلى ؛ ثم تلمس نهاية قضيب آلية سحب حزام الأذن وهذين الجزأان يتحركان معًا ؛
ينتقلون إلى حد الاسطوانة.
ج) آلية سحب الحزام واللحام

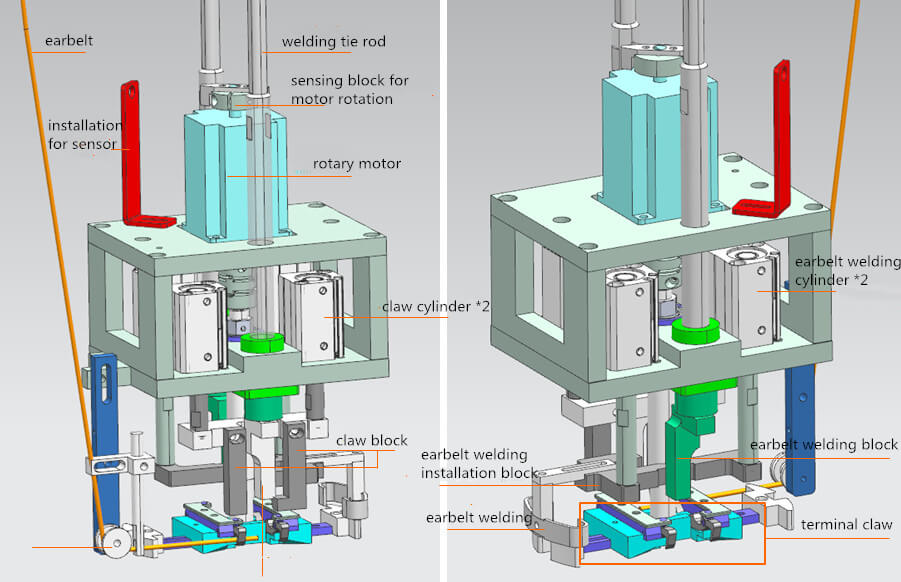

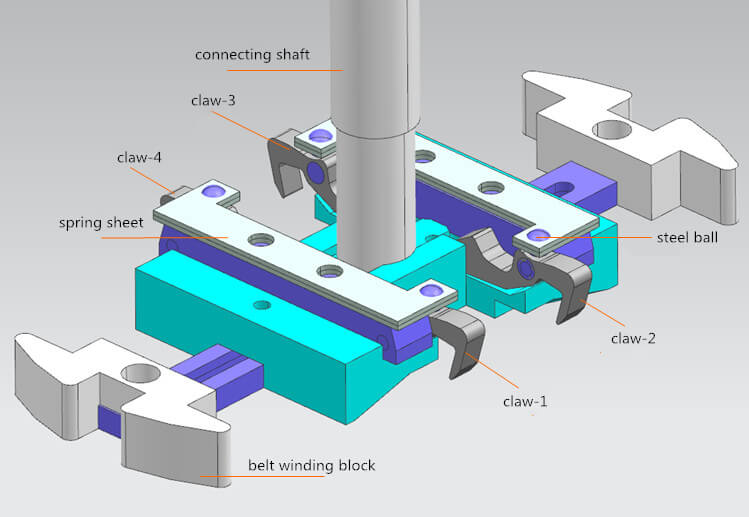

هذه صورة لآلية سحب حزام الأذن والمعالجة من زاويتين والتزامات التالية هي صورة تفصيلية للمخلب الطرفي:
أنا. وظائف بعض الأجزاء
يتعاون المستشعر مع المحرك من خلال اكتشاف كتلة الاستشعار عن دوران المحرك للتحكم في زاوية الدوران (180 درجة في الوقت)
يمكن الاحتفاظ بحالة الربيع بواسطة كرة الصلب. (إذا تم الضغط عليه بواسطة Claw Block ، فلن يرجع الربيع)

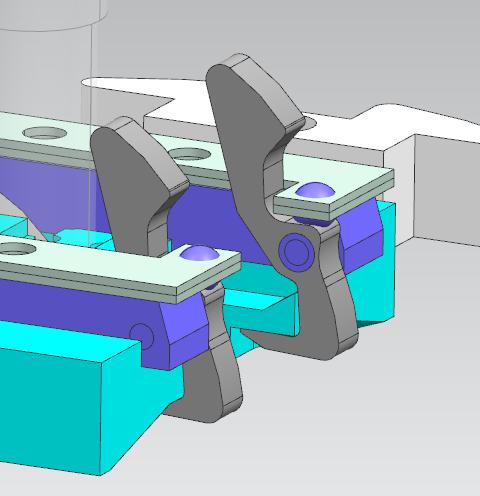

سيكون مخلب هكذا بعد الضغط عليه بواسطة Claw Block (يمكن الضغط على حزام الأذن في حالة تخفيفه):
الثاني. أمر العمل (الأكثر أهمية)
في البداية ، يتم الضغط على حزام الأذن بواسطة Claw-1 ؛
محرك الدوارة يقود مخلب الطرفية لتدوير لمدة 180 درجة. ثم ستقوم Claw-1 تلقائيًا بسحب حزام الأذن إلى الحالة التالية:
Claw Cylinder Drive Claw Block لخفض مخلب واضغط على حزام الأذن. ثم تقص آلية قص حزام الأذن من حزام الأذن والعودة مع كتلة المخلب ؛
تتنقل الآلية بأكملها حتى تضغط كتلة لحام حزام الأذن على جانبين على طرفي حزام الأذن ؛
لحام حزام الأذن blovk لحام اللحام على قناع. أسطوانة لحام حزام الأذن تدفع شريط اللحام إلى أسفل. بينما يدفع الشريط حزام الأذن على كتلة متعرجة ، ستضغط لوحة التثبيت لشريط اللحام على الطرف المغطى بـ Claw-2،3 و 4 لاستعادة المخالب الثلاثة. في الوقت نفسه ، يمكن لمخلب إطلاق حزام الأذن المقص. (ملاحظة: مخلب 1 غير مضغوط) ؛
ملاحظة: في الاقتراحات اللاحقة ، ستضغط لوحة التثبيت فقط Claw2 و 3.
الآلية بأكملها ترفع. في النهاية ، حزام الأذن هو اللحام بنجاح. تكرر العمليات أعلاه بحيث يتم سحب حزام الأذن واللحام بسرعة.

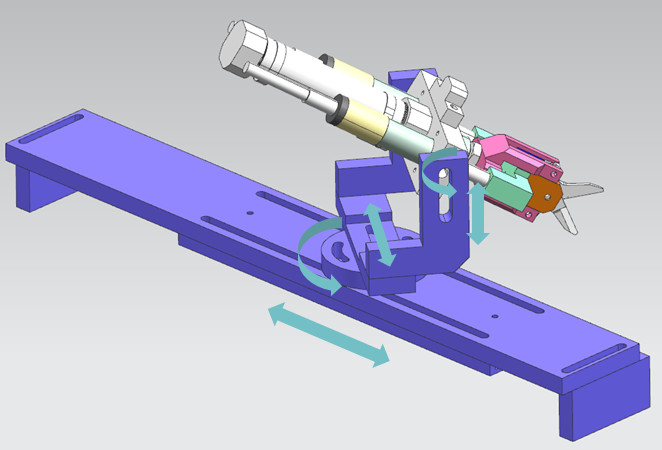

يستخدم الجزء الأرجواني لضبط الزاوية وموضع الآلية.

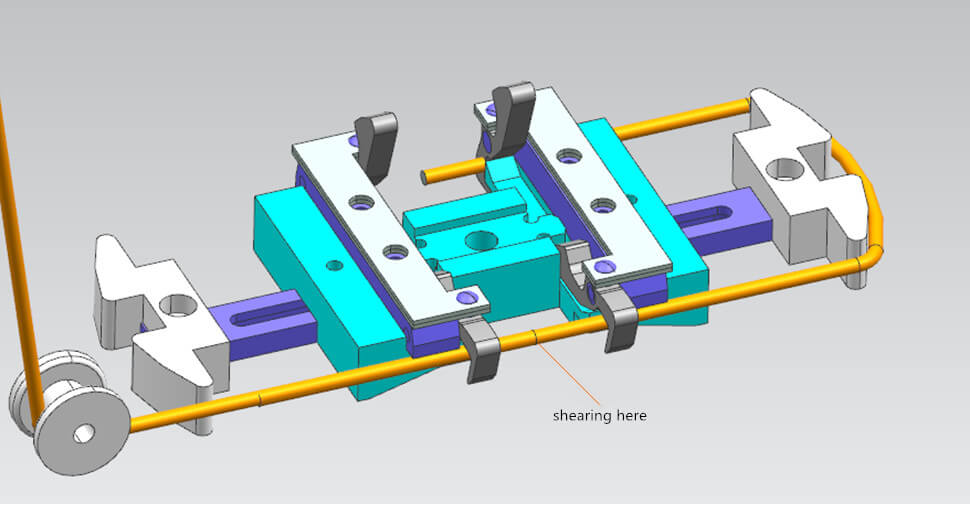

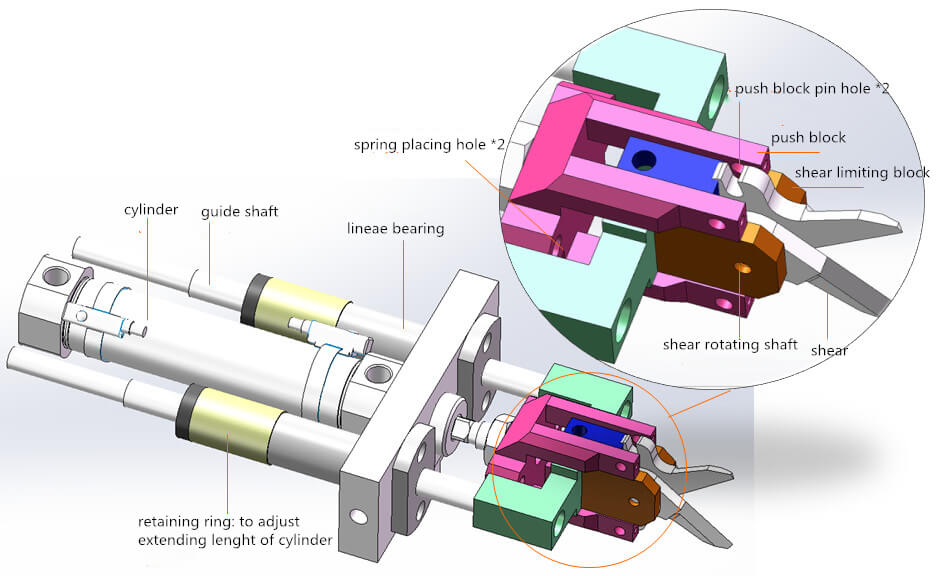

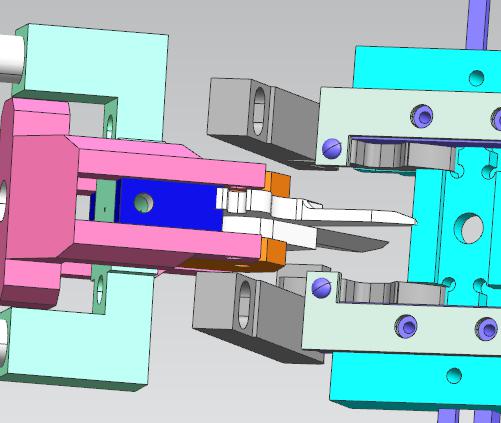

هناك دبابيس في ثقب دبوس كتلة الدفع وعمود دوار القص في الإنتاج العملي. يتم وضع الينابيع أيضًا في حفرة وضع الربيع. علاوة على ذلك ، لا يوجد صلة بين كتلة الدفع والجزء الأخضر وكتلة الحد من القص. يمكنهم الانزلاق.
أ) أمر العمل:
أسطوانة تدفع آلية الواجهة الأمامية إلى حزام الأذن.
تدفع الأسطوانة بشكل مستمر حتى عند الحد من كتلة Contact Contact Contact (الموضحة في الصورة التالية). ولكن سيتم دفع القص ليتم إغلاقها ، بحيث يتم قص حزام الأذن ؛
أثناء العودة ، سيفصل الربيع كتلة الدفع من كتلة الحد من القص ويعيد القص ليكون مفتوحًا.
كما نعلم جميعًا ، تم طي KN95. في الواقع ، هذه الآلية تستخدم بالضبط لطي الأقنعة.

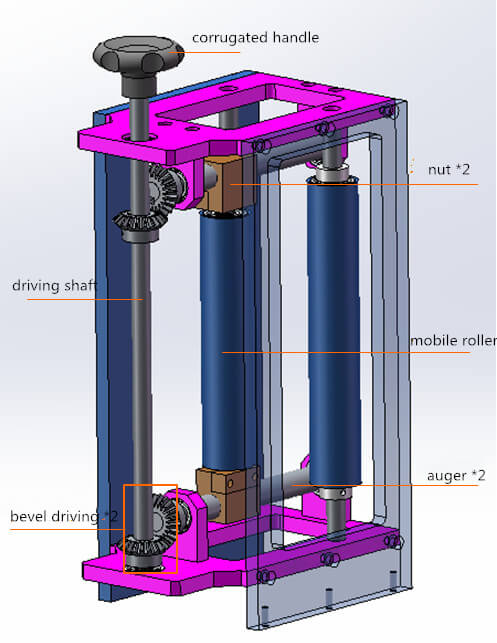

يمكن أن يؤدي دوران المقبض المموج الدوران إلى دفع عمود القيادة إلى الدوران. ثم يتم دفع Auger أيضًا للتدوير بواسطة آلية القيادة المائلة. أخيرًا ، يمكن ضبط موقع الأسطوانة المتنقلة.

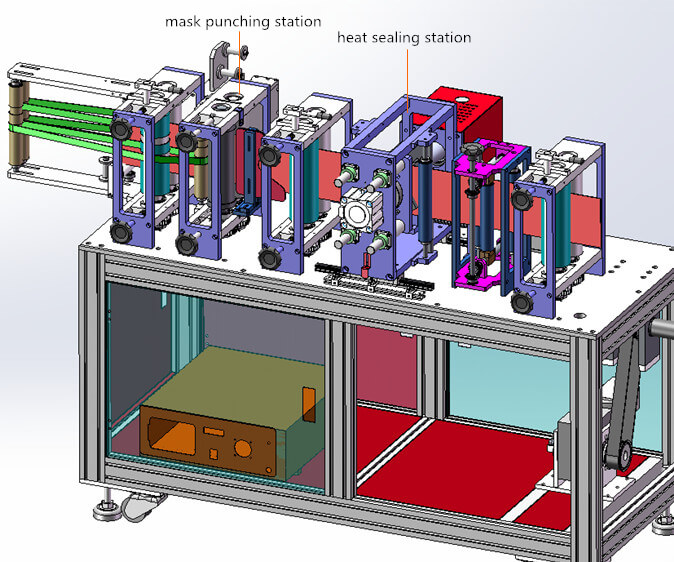

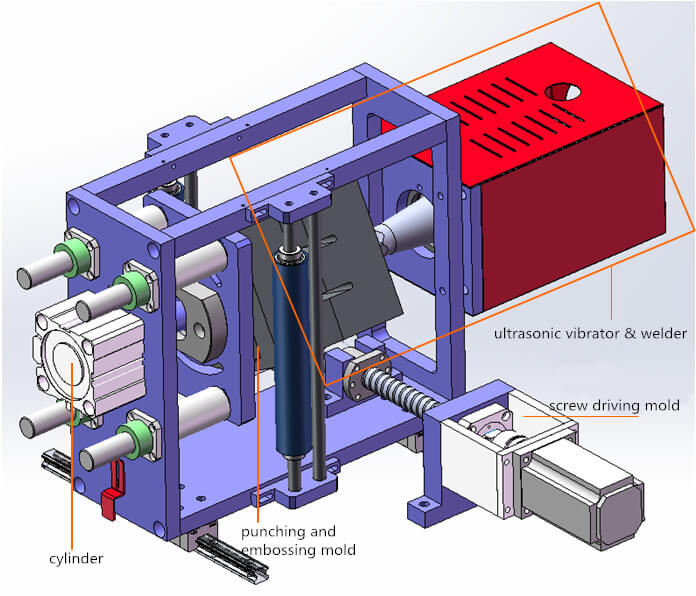

يدفع القالب المسمار لقيادة القيادة الآلية بأكملها إلى الرد بالمثل للتأكد من عدم وجود إزاحة نسبية للأقنعة. معرف القناع المطوي تسخينه بالموجات فوق الصوتية واللكم.
قبل هذه المحطة ، يواجه حزام الأذن. لكن الأذن من جميع أقنعة النهاية مواجهة. انها وظيفة هذه المحطة: لقلب الأذن.

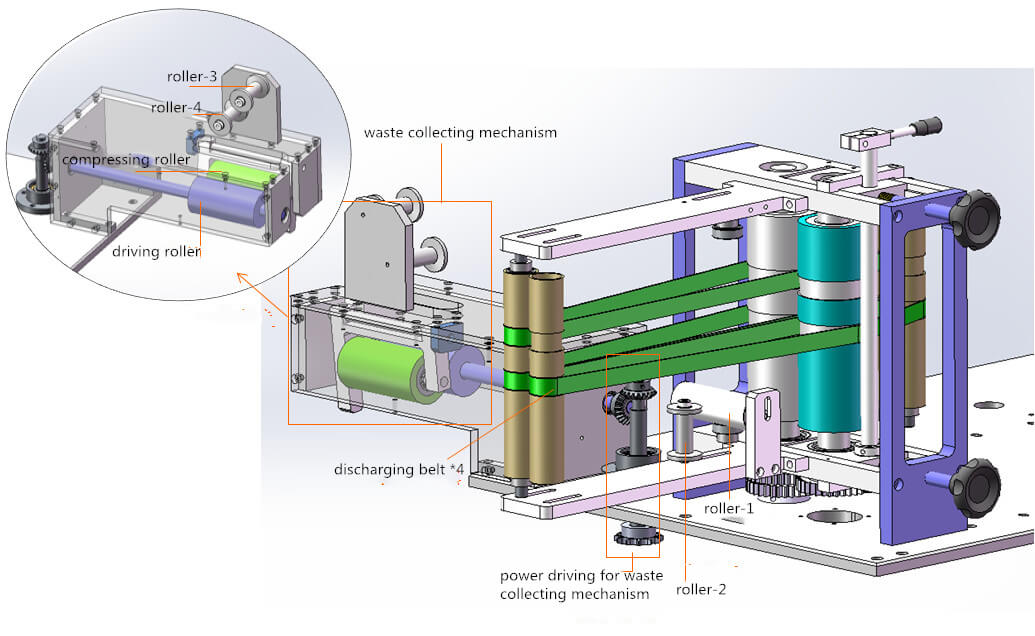

حزام التفريغ يمكن أن يفرغ الأقنعة. سيتم تفريغ النفايات المثقبة بالترتيب: Roller-1 → Roller-1 → Roller-3 → Roller-4 → Roving Roller و Compressing Roller.
تأتي قوة آلية جمع النفايات أيضًا من عمود الطاقة ونقلها بواسطة آلية شطبة. ولكن ، ما هو أصل قوة عمود الطاقة؟
يمكن أن نرى أن أصل القوة هو محرك المؤازرة والمخفض. يمكن أن تنتقل قوتهم إلى محطات أخرى من خلال عمود الطاقة.

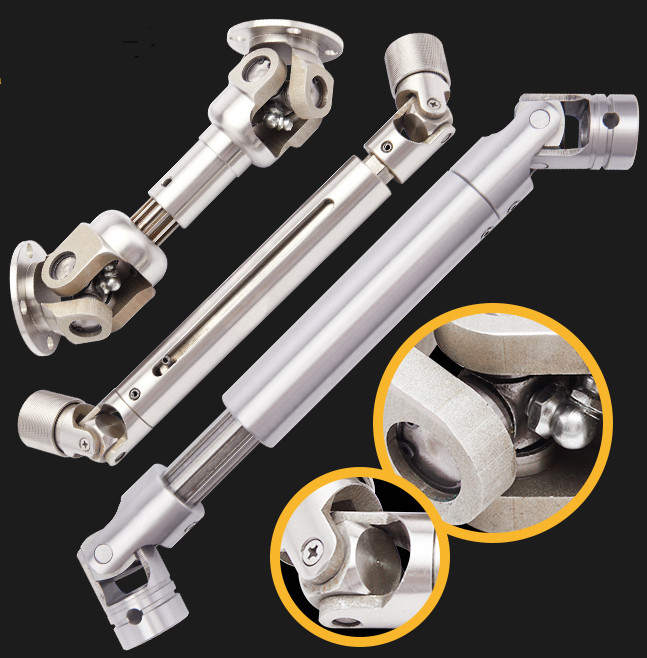

تتكون المعدات من إطارات آلية متعددة. لعدم تفكيك عمود الطاقة أثناء فصلها ، يتم استخدام اقتران عالمي مرن في مكان التوصيل.
