الرسم وهيكل آلة صنع قناع N95 أنا

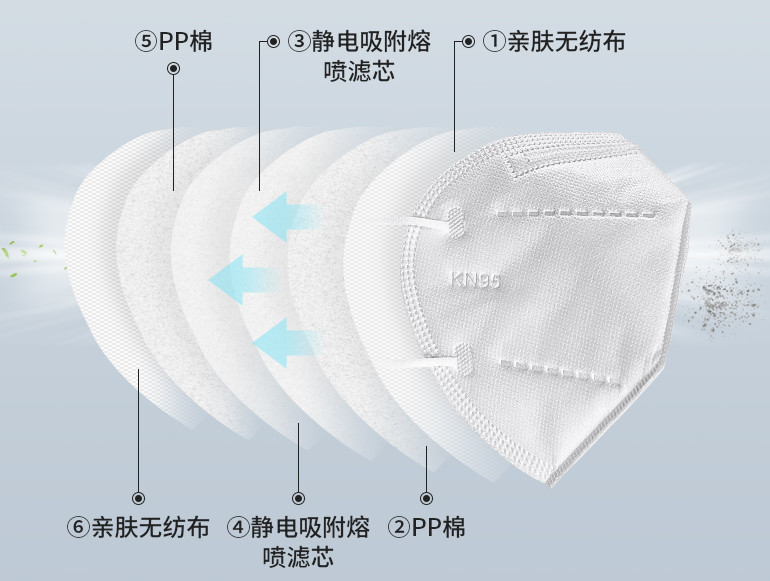

في السوق ، N95 من أنواع كثيرة. آلة قناع N95 التي قدمناها اليوم ، قناع منتجاتها مثل هذا:

① غير منسوجة غير منسوجة

② PP القطن

③ مرشح ذوبان الامتزاز الإلكتروستاتيكي

④ مرشح ذوبان الامتزاز الإلكتروستاتيكي

⑤ PP القطن

⑥ غير منسوجة غير منسوجة

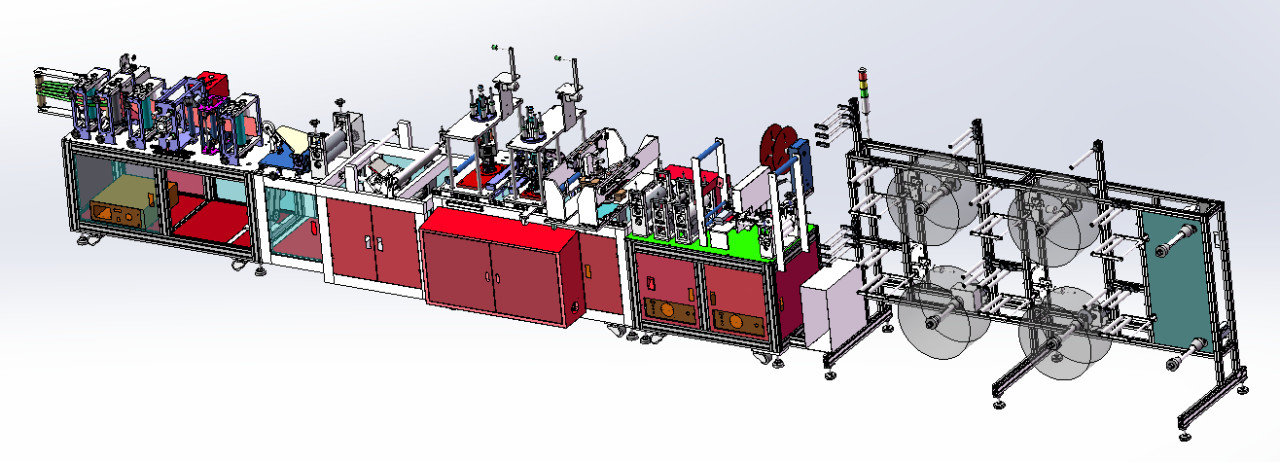

الصورة التالية هي محور:

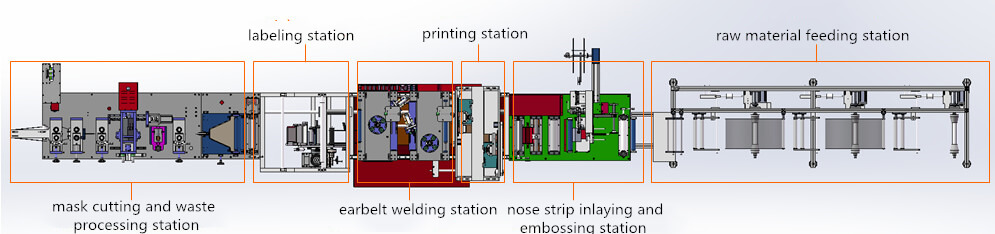

تم وضع علامة على العملية برمتها على النحو التالي:

1. محطة تغذية المواد الخام

بشكل عام ، يتكون N95 من 3-6 طبقة من القماش ويمكن أن تنتج آلة القناع هذه أقنعة من 6 طبقات. يتم تحديد كمية لفة القماش بواسطة طبقة القناع النهائي. كم عدد طبقات القناع ، كم عدد لفات القماش.

1) مسار القماش

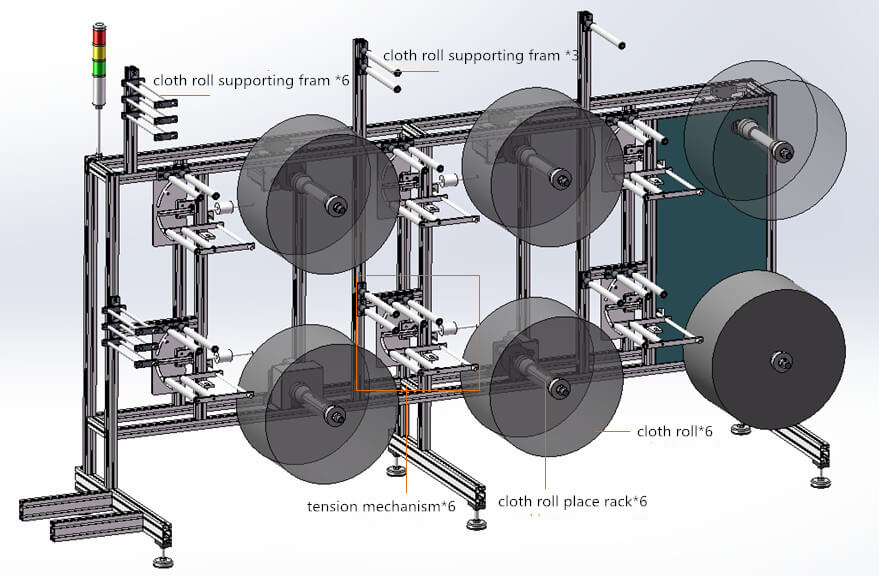

ستعمل كل لفة من القماش أولاً على عبور آلية التوتر ويدعمها إطار لفة القماش والاتصال بالمحطة التالية ، كما هو موضح في الشكل التالي:

2) هيكل المحطة

أ. رف مكان لفة القماش

محرك القيادة

هذا الجهاز مدعوم من محرك القيادة.

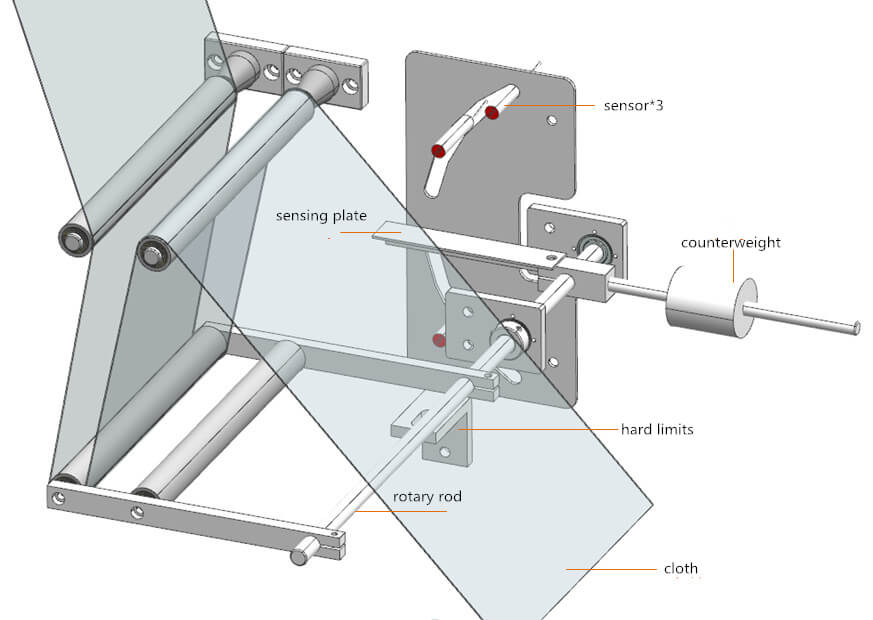

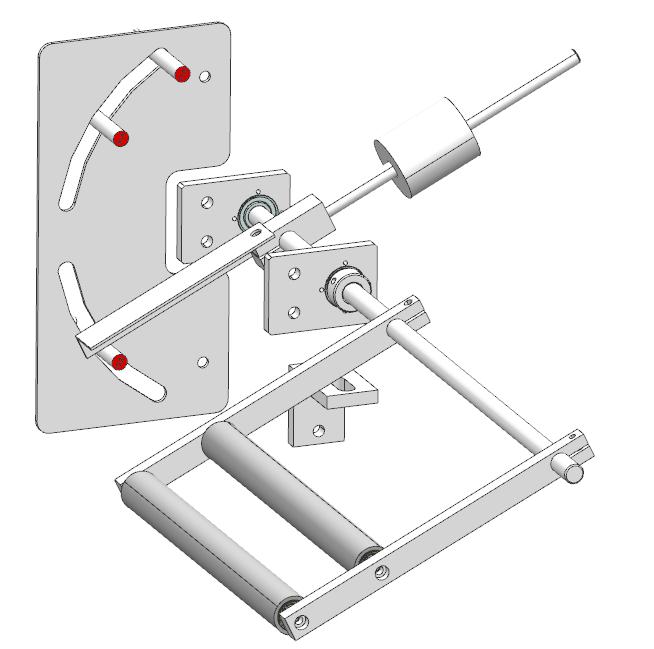

ب. آلية التوتر

يمكن أن تمنع آلية التوتر هذه القماش من أن تكون فضفاضة أو متوترة للغاية. مبدأها الخاص هو:

أ) يتم إطلاق مادة القماش أولاً. نظرًا لأن سرعة إطلاق المواد أعلى من سرعة تغذية المواد أثناء الإنتاج ، فإن المادة ستكون فضفاضة. في هذه الحالة ، تسقط بكرة على يسار قضيب الدوار بسبب الجاذبية حتى يتم استشعار لوحة الاستشعار بواسطة المستشعر. في ذلك الوقت ، توقف محرك القيادة. خلال هذه العملية ، سوف تبقى القماش متوترة.

ب) بعد قيادة المحرك يتوقف عن الدوران ، ستكون مواد القماش هي Tenser و Tenser. ثم سيتم دفع الأسطوانة للتحرك لأعلى حتى يتم استشعار لوحة الاستشعار. ويتم إصدار المادة مرة أخرى.

ج) تكرار العملية أعلاه.

في الشكل ، نجد ثقل موازنة. يمكن أن يقلل من الضغط الهبوطي لثني بكرتين إلى مادة قماش ، لكن الضغط المنخفض لا يزال غارقًا في وزنهما. لذلك ، سوف تدور آلية التوتر إلى هاتين البكرتين بشكل طبيعي. يمكننا أيضا العثور على محدد صلب. عندما يكون كيس مكان المادة فارغًا ، يمكن للمحدد دعم قضيب الدوار:

السؤال هو لماذا آلية التوتر ضرورية. في الواقع ، بدون آلية توتر ، يجب أن تكون المواد متصلة بالمحطات التالية مباشرة. إذا كانت تديرها ذلك ، فستكون هناك بعض المشاكل. على سبيل المثال ، لتجنب أن تكون المواد فضفاضة أو متوترة للغاية ، يجب أن تكون السرعة هي نفسها في جميع المحطات. على الرغم من أن الإنتاج مؤكد ويمكن ضبط سرعة الدوران لفة القماش لتكون هي نفسها ، إلا أن قطر لفة يتغير. لذلك ، سرعة إطلاق المواد ليست مستقرة. أخيرًا ، من الصعب توافق سرعة إطلاق المواد بسرعة التغذية.

لتلخيص ، تلعب آلية التوتر دورًا في إطلاق المواد عندما يتم اكتشاف نقص المواد وتوقف الإصدار عند إطلاق مادة ذات طول معين.

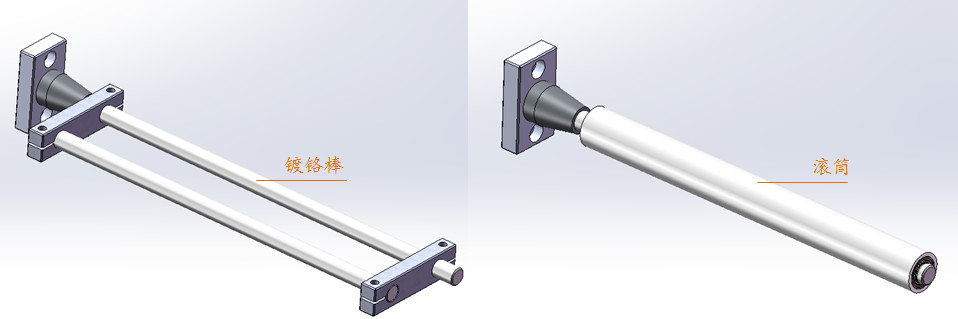

ج. إطار دعم القماش

هذا الجهاز بسيط نسبيا.

شريط الكروم/الأسطوانة

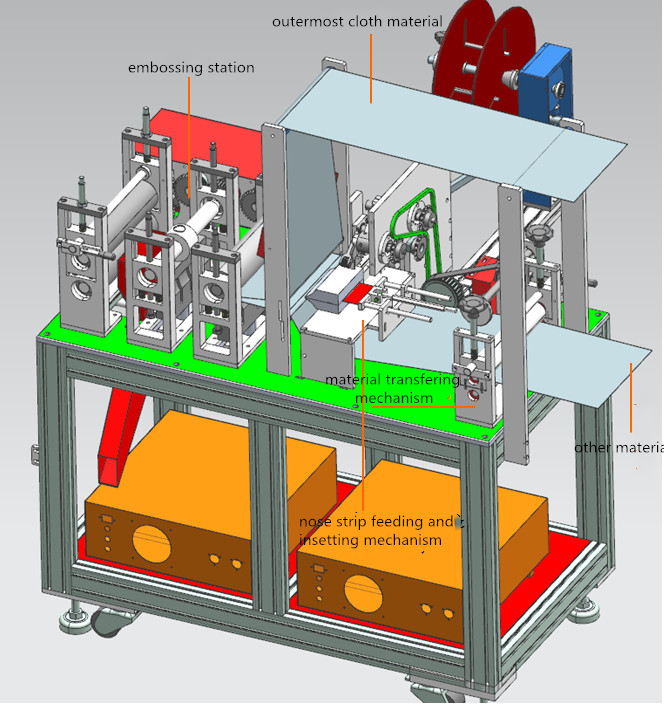

2. محطة الأنف التناظرية والنقش

قبل التحليل لهذه المحطة ، يجب الإجابة على سؤال واحد هو السبب في معالجة طبقة من المواد في الأعلى. كما نعلم جميعًا ، فإن قناع N95 ليس قناعًا يمكن التخلص منه هو شريط الأنف من خلال طي الطبقة الواحدة من المواد. لذلك ، يجب معالجة المادة الخارجية في الجزء العلوي بحيث يمكن أن يكون شريط الأنف أقحم بين طبقات المواد.

1) ترتيب التدفق

أ. يتم تغذية المادة الخارجية والمواد الأخرى في المحطة في المسار الموضح في الشكل أعلاه ؛

ب. بينما يتم نقل المواد إلى المحطة ، فإن محطة أنف أنف تينزج إنفاد الشريط بين طبقات القماش.

2) آليات

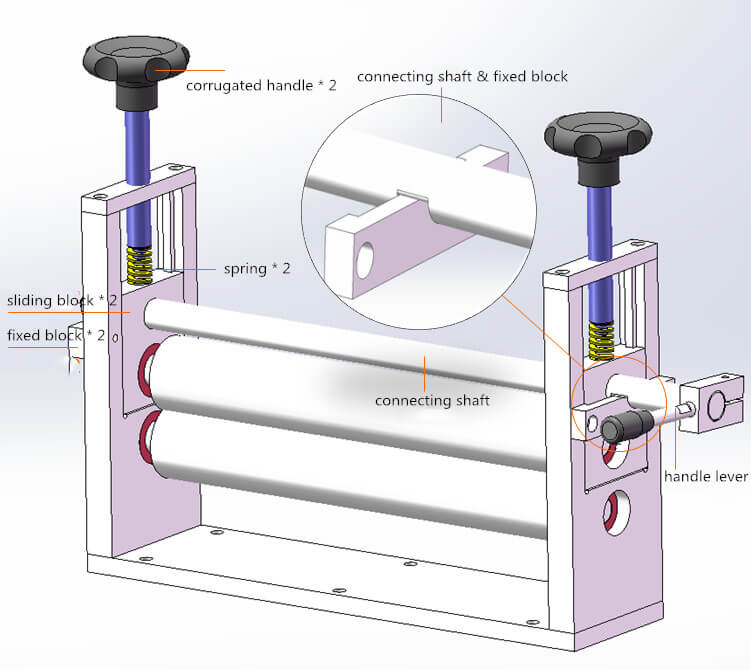

أ. جهاز نقل المواد

يمكن لهذا الجهاز الضغط على طبقات المواد. المبدأ هو: تشديد المقبض المموج ثم ضغط كتلة انزلاق مع الينابيع.

وظيفة هذا الجهاز بسيطة للغاية ، لذلك دعونا نناقش ميزاته مباشرة. يمكن العثور على الكتلة الثابتة عالقة في أخدود من عمود التوصيل. في هذه الحالة ، سوف يرفع عمود التوصيل أيضًا أو يتراجع عند تدويره. عندما يتم تدوير ذراع اليد ، سوف يرفع الأسطوانة العلوية. لذلك ، يمكن وضع مواد جديدة بين البكرتين.

ب. آلية التغذية والاختراق

آلية تغذية شريط الأنف

أ) قيادة هذه الآلية

هذه الآلية مدفوعة تمامًا بعمود الطاقة ، والتي توفر أيضًا الطاقة للمحطات التالية.

بعد ذلك ، يتم نقل القوى إلى مقسم CAM وأخيراً إلى آليات التغذية والاختراق.

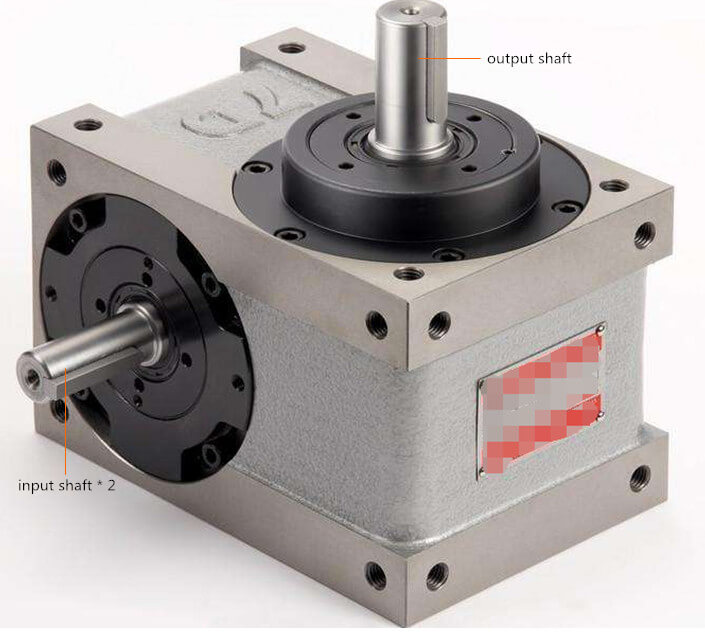

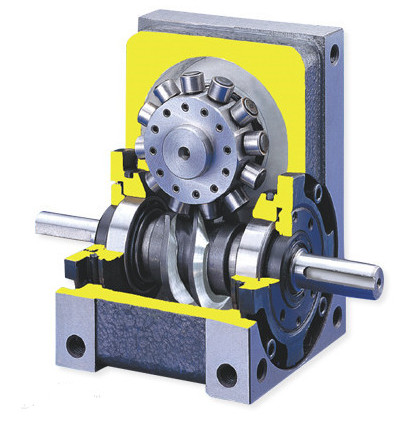

كيف يشبه مقسم كام؟

هناك نوعان من عمود الإدخال وعمود إخراج واحد. تتصل مهاوي الإدخال مع ضرس الطاقة وتغذية المواد وعمود الإخراج مع عجلة متزامنة من آلية تنقيط المواد.

من الشكل أعلاه ، فإن مهاوي الإدخال هو تكامل بحيث يمكن تسليم الطاقة مباشرة إلى ضرس تغذية المواد التي تتحرك دون استراحة. من ناحية أخرى ، تصبح العجلة المتزامنة التي تتصل مع عمود الإخراج تدور بشكل متقطع بسبب التركيب الداخلي للمقسم.

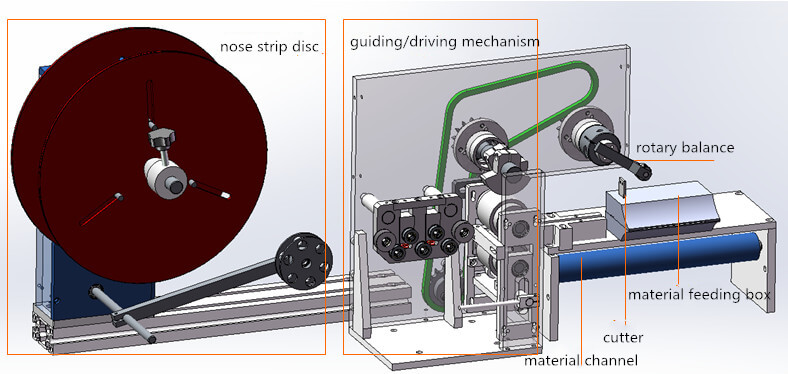

ب) آلية تغذية شريط الأنف

أنا. ترتيب التدفق

• قرص المواد → آلية التوجيه/القيادة. (لا يحتاج القرص المادي إلى القدرة على القيادة ، ويتم قيادة شريط الأنف من خلال آلية القيادة.)

• آلية التوجيه/القيادة ← قناة المواد ← صندوق تغذية المواد.

• بعد تغذية شريط الأنف ، يؤدي توازن الدوار إلى قطع القطع لقطع الشريط ثم تدفع آلية أقصى الشريط إلى مواد قماش.

• العملية أعلاه تتكرر.

الثاني. مبدأ العمل

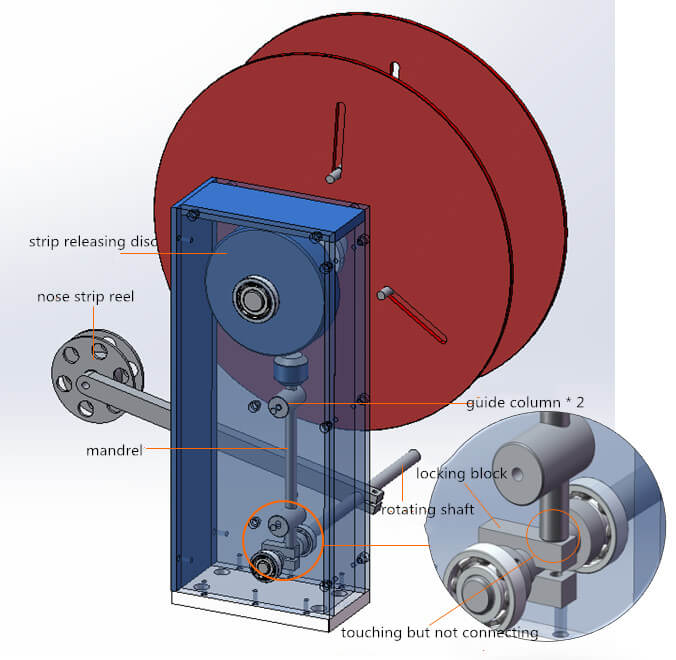

• قرص شريط الأنف

بكرة شريط الأنف ← عمود الدوران ← قفل كتلة ← مغزل

يمكن لهذه الآلية إطعام الشريط عندما تفتقر إلى المواد في آلية التوجيه/القيادة ، في حين تتوقف عند إطلاق الكثير من المواد. يمكن شرح مبدأ عمل معين على النحو التالي:

يتم نقل شريط الأنف تحت بكرة الشريط. عندما تفتقر المادة إلى آلية التوجيه/القيادة ، سيتم توتر شريط الأنف بحيث يتم رفع بكرة الشريط ويدفع دوران العمود الدوار. ثم يدفع العمود قفل الكتلة للتحرك في اتجاه عقارب الساعة ويقلل من مغزل. بعد ذلك ، يدور القرص المادي.

من ناحية أخرى ، سيكون شريط الأنف فضفاضًا إذا تم إصداره بشكل مفرط. لذلك ، تتحرك بكرة الشريط لأسفل والحركات التالية عكس العملية أعلاه. في النهاية ، يدعم Mandrel Material Disc ويتوقف عن حركته.

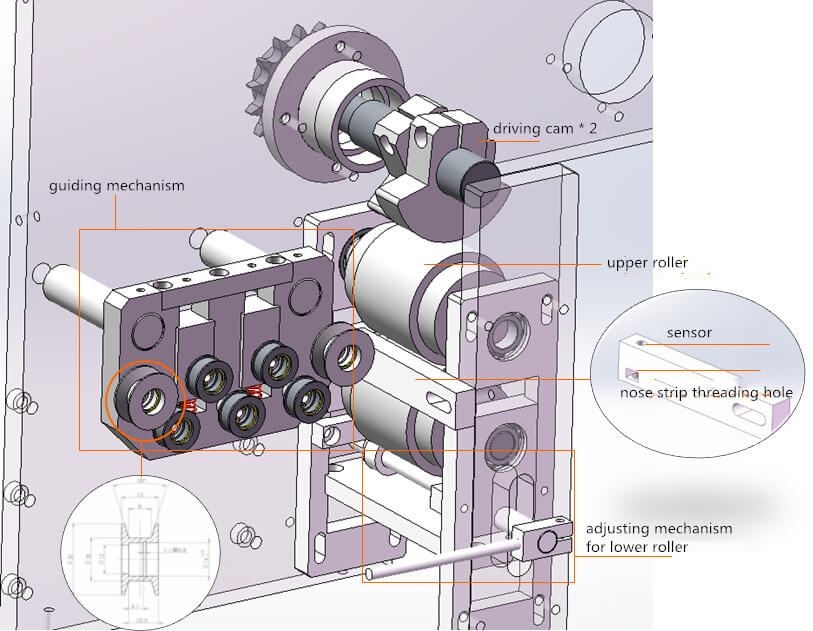

• آلية التوجيه/القيادة

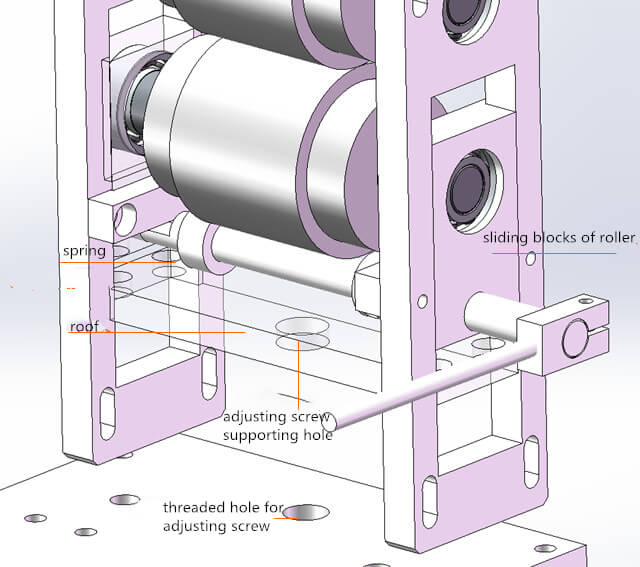

تعمل آلية ضبط الأسطوانة السفلية في نفس المبدأ وللدولة نفسها مع آلية نقل المواد. ما يختلف بينهما هو أن المسمار المعدل يدعم أولاً السقف الذي يدعم الأسطوانة خلال الربيع بينه وبين كتلة الانزلاق.

وظيفة الآلية التوجيهية هي تجنب انحراف الشريط. يمكننا أن نرى من الصورة أن البكرتين في اليسار واليمين من النوع الخامس ، والتي يمكن أن تمنع شريط الأنف من الانحراف إلى جانبين.

بعد الآلية التوجيهية ، يتم نقل شريط الأنف من خلال كتلة تركيب المستشعر ، بين البكرات ثم إلى القناة المادية في النهاية. تقود كاميرا القيادة بكرات. أثناء تدوير دائرة واحدة ، تلمس الأسطوانة مرة واحدة ويدفع دوران البكرات.

قد تسأل أيضًا لماذا هناك حاجة إلى كامتين؟ في الواقع ، يمكن أن تساعد اثنين من الكاميرات المستخدمين على ضبط زوايا الاتصال الخاصة بهم مع بكرات مريحة لضبط طول شريط الأنف بشكل مناسب.

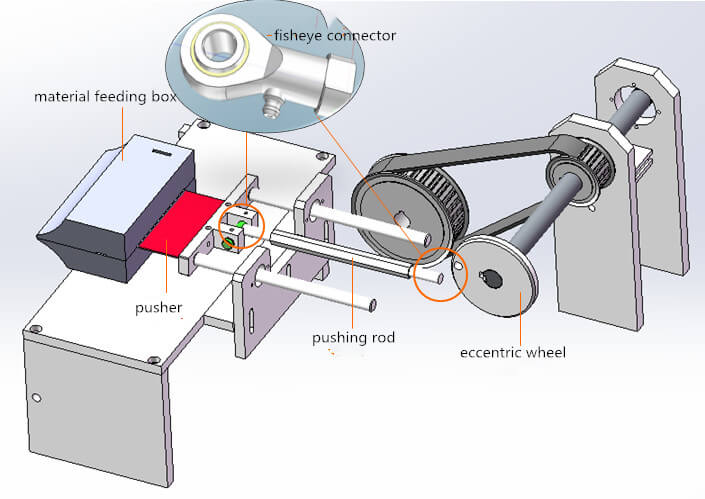

ج) آلية تقليدية شريط الأنف

تتحرك هذه الآلية بالترتيب: يدفع العجلات غريب الأطوار دفع قضيب ودافع إلى الأمام إلى شريط الأنف الداخلي بين المواد.

ج. آلية النقش

رمح السلطة

وتأتي قوة هذه الآلية أيضًا من عمود الطاقة ، والتي يوفرها عمودًا لتغذية قطاع الأنف وتنقيطها.

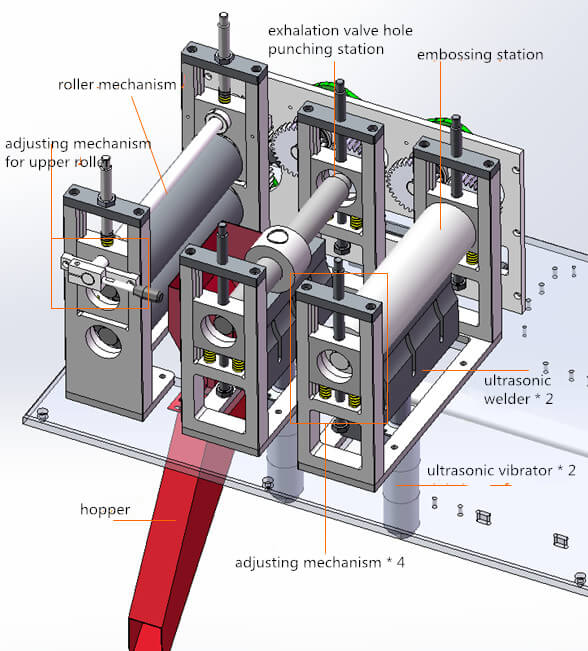

تظهر الصورة التالية تفاصيل هذه الآلية:

أ) محطة النقش

هناك خطوط على بكراتها (لا تظهر على الصورة) لتزوير الأوردة على قناع N95.

آلية ضبط هذه المحطة واضحة أيضًا. يمكن للبراغي العلوية والسفلية إصلاح الكتلة المنزلق. يعمل الربيع المركزي لرفع الأسطوانة المنقوشة عندما يتم تخفيف المسمار العلوي دون تثبيت المسمار السفلي.

ب) محطة اللكم ثقب صمام الزفير

يمكن لدائرة كبرى من الأسطوانة لكمة الثقوب لصمام الزفير. يتم تفريغ النفايات المثقبة من خلال النطاط. لكن القناع الذي تم إنتاجه على هذا الجهاز ليس له صمام زفير ، لذلك فإن محطة اللكم هذه ليست ضرورية.

ج) آلية الأسطوانة

يمكن أن يدفع مواد القماش إلى الأمام.
