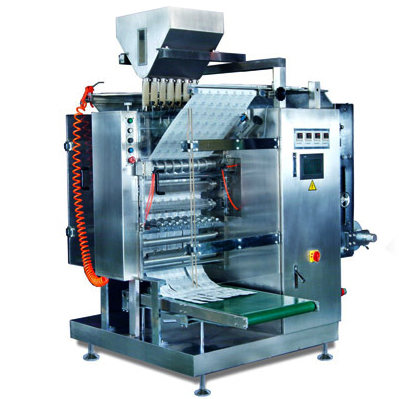

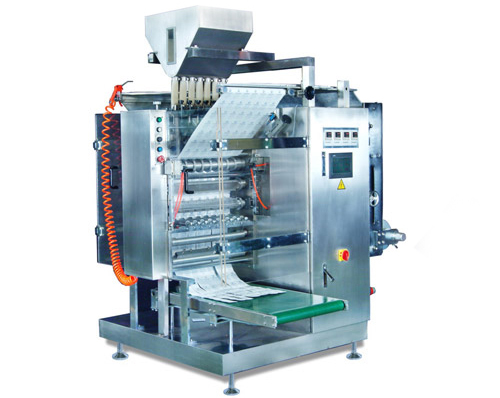

التلقائي الكيس آلة التعبئة الفنية والمواصفات التعليمات

وظيفة التعبئة

علامة لون مزدوجة الجانب لتصحيح تلقائي ، وتعقب تلقائي للتعديل. يمكن أن تكمل عملية التعبئة تلقائياً مثل صنع الكيس ، القياس ، الملء ، الختم ، التثقيب ، القطع السهل لقطع التمزقات ، التقطيع الأفقي والرأسي لكسر خط القطع ، طباعة الدفعة ، والعد. يمكن الانتهاء من التعبئة التلقائية المتعددة للمغلفات في تعبئة مرة واحدة.

مجموعة التعبئة

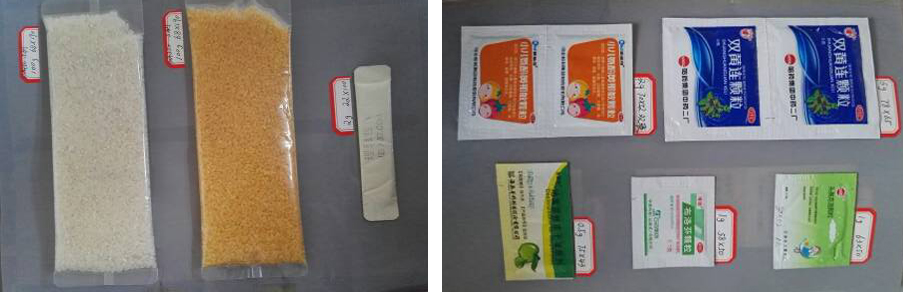

إنها مناسبة لمواد التغليف بأشكال مختلفة مثل المسحوق ، اللوح ، الكبسولة ، الحبيبات ، الحبوب ، والمواد اللزجة.

حجم مجموعة الكيس	طول الكيس: 55-180mm و. عرض الكيس: 32.5-420mm (Min.width من مسحوق الكيس هو 60 ملم.)
نطاق القياس	1-200 مل (0.5-100 جرام)
رقم خط الكيس	2-12 خطوط (التعبئة السائلة عادة ما تكون أكثر من 10 خطوط)
تردد القطع الأفقي (الوقت / دقيقة)	أعلى تردد هو 70 مرة / دقيقة ، ويمكن إجراء تعديل ستبليس (الإعداد) وفقا لمتطلبات الاستخدام. (أعلى سرعة للمسحوق هي 40 مرة / دقيقة.)
Max.width من مواد التعبئة والتغليف	910mm
مواد التعبئة المناسبة	البلاستيك / الألومنيوم / بلاستيك ، بلاستيك / ورق / بلاستيك ، بلاستيك / بلاستيك ، بلاستيك / ألومنيوم / بلاستيك
دقة القياس	± 5٪
مزود الطاقة	380 فولت 50 هرتز
القوة الكلية	7.5 كيلووات
الضوضاء	76 ديسيبل (A)
درجة حرارة البيئة المناسبة	0 ℃-35 ℃
ارتفاع مناسب	<2000 م
البعد الشامل(L * W * H)	1500*1540*2200 ملم
وزن	1200 كلغ
تردد المحرك	5-60Hz (سرعة المحرك الدورية: 135-1620 ص / دقيقة)

قدرة التحكم الآلي في الإنتاج

يتم التحكم في الجهاز بأكمله تلقائيًا بواسطة الكمبيوتر. وهي تعتمد علامة لون مزدوج الجانب للتصحيح التلقائي والتتبع التلقائي للتعديل. تعتمد الآلة الرئيسية تحويل التردد بدون خطوات لتنظيم السرعة. يتم التحكم في درجة حرارة التدفئة من قبل الجهاز. إذا كانت هناك عملية خاطئة وأخطاء متعددة النقاط ، فسيتوقف تشغيل الجهاز تلقائيًا.

القدرة على تعديل الخطأ في الإنتاج

يمكن تعديل حجم معبأة من كيس واحد وكيس متعددة ، ويمكن أن يكون على يقين من أن الخطأ هو ± 5 ٪.

الامتثال القياسي لـ GMP

& quot؛ إرشادات لتنفيذ ممارسات التصنيع الجيد في المعدات الصيدلانية & quot؛ المادة 3 ، الفصل 1 ، القسم 10 ، & quot؛ آلة تغليف الكيس & quot؛ الأحكام والمتطلبات ذات الصلة. GB / T17313-1998 "آلة تشكيل وختم الكيس"

التكوين الأساسي & أمبير ؛ بناء

1. الأجزاء الرئيسية لنظام التحكم تعتمد مكونات التحكم المستوردة مع أداء موثوق.

ا. PLC: FX1N － 60MR Made in Mutsubishi، Japan؛

ب. محول التردد: VF015A 21A صنع في دلتا ، تايوان.

ج. واجهة الانسان والآلة: Smart700 صنع في سيمنز.

2. ملء النظام

بسبب المنتجات المعبأة المختلفة ، تم تجهيز الماكينة بجهاز مخصص للتغذية والتغذية بأشكال مختلفة: جهاز تغذية المنتج الحجمية للمواد الحبيبية ، وجهاز تغذية المنتج الاهتزازي للقرص ، الكبسولة ، ولوح خاص.

3. نظام النقل

الآلة تعتمد على محرك الأقراص ، محرك السلسلة ، محرك التروس ، محرك حزام الترس وحزام نقل الحركة على التوالي وفقا لمتطلبات التفصيل لأجزاء مختلفة. تكتمل عمليات النقل هذه على التوالي بالمحرك ، المخفض ، الترس ، عجلة السلسلة ، عجلة الحزام المسننة ، وعمود الإدارة. يتم تبني آلية التفاضل في الأماكن الأربعة لنظام الإرسال للمتطلبات الخاصة مثل الطباعة ، القطع الأفقي ، قطع خط القطع الأفقي ، والتصحيح التلقائي مع علامة اللون. تم تبني آلية الضرس الغير مركزية القابلة للتعديل في مكانين من نظام القيادة ، ويتم تحديد مقدار الضبط حسب حجم الكيس.

4. فيلم الفك

تتكون آلية فك اللف ، الموجودة في الجزء الخلفي من الماكينة ، من عمود تفكيك ، إطار فك ، بكرة توجيه للفيلم ، وأسطرة توجيه فيلم متحركة. عملية فك الفلم هي أن عمود التفكيك يتحرك بواسطة المحرك الصغير لوضع لفة الفيلم في الحركة ، ثم يتم التحكم في طول الفك وقوة شد الفيلم من خلال الأسطوانة التوجيهية للفيلم المتحركة. عندما ينفد الفيلم أو يفترق فجأة ، يتم تغطية المفتاح الكهروضوئي بواسطة الأسطوانة التوجيهية للأفلام المتحركة ، بحيث يتوقف الجهاز عن العمل تلقائيًا. يتم وضع ساق اليد التي تقوم بتعديل حركة اليمين واليسر لأسطوانة التفكيك على الجانب الأيسر من آلية فك الغشاء بحيث تتم محاذاة مركز الفيلم مع مركز آلية تقسيم الفيلم.

5. تقسيم الفيلم

تتكون آلية تقسيم الفيلم ، الموجودة في الجزء العلوي من إطار الماكينة ، من بكرة توجيه الفيلم ، والقاطع ، وصفيحة تقسيم الفيلم. ينقسم الفيلم إلى جزئين بواسطة آلية تقسيم الفيلم ، ثم يتم تحريك اتجاههما المتحرك بواسطة لوحة تقسيم الفيلم ، ويتم سحبهما إلى أسطوانة مانعة للتسرب عموديًا من أجل سدها بواسطة أسطوانة التوجيه للفيلم. يمكن أن تتحرك لوحة تقسيم الفيلم ذهابًا وإيابًا من خلال عجلة اليد لتلبية متطلبات مواد التعبئة بعرض مختلف.

6. الختم: يشمل الختم العمودي والختم الأفقي. من خلال ذلك ، يتم تشكيل الختم من أربعة جوانب صنع الكيس.

①يتكون جهاز الختم العمودي من زوجين من أسطوانات الختم العمودي ، و يتم تثبيت عناصر السخان و الحرارة الحساسة داخله. عندما يعمل ، يتم تدوير زوج من أسطوانة الختم الرأسية بشكل مستمر في الاتجاه العكسي ، ويتم تسخين الفيلم وتدحرجه لتشكيل حزام الختم الرأسي تحت تأثيره. يتم توفير الضغط بين البكرتين بواسطة الينابيع ، ويمكن فصل البكرتين يدويًا عند انتهاء العملية.

② يتكون جهاز الختم الأفقي من زوجين من أسطوانات الختم الأفقية ، ويتم تثبيت عناصر السخان والحرارة تحتها. عندما تعمل ، يتم تشغيل زوج من بكرات الختم الأفقي بواسطة نظام النقل لتدوير مستمر من خلال الترس في الاتجاه العكسي ، ويتم توفير الضغط بينهما بواسطة الينابيع. هناك 2 أو 3 أحزمة مانعة للتسرب حول أسطوانة الختم الأفقي ، وبالتالي فإن أوقات الختم هي 2 أو 3 مع تدوير الدائرة. يتم اعتماد آلية المساند اللامركزية القابلة للتعديل في سلسلة النقل للتأكد من أن السرعة الخطية اللحظية عند الإغلاق أفقياً خط مع السرعة الخطية للفيلم ، في حالة أن الفيلم يتجعد أو تمدد بعيدا جدا ، حتى مكسورة. هيكل الختم لديه تصميم معقول ، ومواد التعبئة لديها مجموعة واسعة للاختيار.

7. دفعة الطباعة وسهلة التقط آلية القطع القطع

الدفعة آلية الطباعة وآلية القطع سهلة تمزيق على نفس رمح ، في حين أنها متداخلة في بعض الزوايا. لوحات الدعم الخاصة بهم أيضا على نفس المنجم. عندما تعمل الآلة ، يدور العمودان باستمرار في الاتجاه العكسي. بمجرد قيامهم بإدارة دائرة ، يتم تنفيذ هاتين العمليتين ثلاث مرات. يحتوي العمود على نفس السرعة الدورانية والسرعة الخطية مع أسطوانة مانعة للتسرب الأفقي ، كما يتم تبني آلية ضرس غريب الأطوار في سلسلة النقل. يواكب تشغيل جهاز طباعة الدفعة الجهاز الرئيسي. وبهذا ، يكون رقم الدفعة واضحًا وثابتًا وسهل الاستبدال.

8. لديها وظائف سهلة قطع تمزيق الشق ، القطع العمودية ، قطع خط قطع تمزيقي سهل تمزق.

يتم اعتماد القطع الدوارة ، بالتزامن مع التشغيل الرئيسي للماكينة ، من خلال آلية القطع المستقيمة سهلة التقطيع ، آلية قطع خط القطع الرأسية وآلية القطع الرأسية ، بحيث يكون التمزق السهل في الوضع الصحيح. إن كسارة خط القطع التكسية العمودية سهلة مع تصميم فريد و هيكل التشغيل لديها عمر خدمة أطول.

9. Он выполняет функции горизонтальной резки и горизонтальной резки линии.

Горизонтальный резак и резак горизонтальной линии прерывания находятся ве седлообразное изогнутое поверхностное движение, которое имеет разумную и надежную работу. Разрезание горизонтального резака и горизонтального режущего устройства можно контролировать с помощью основного компьютера и устанавливать на интерфейсе man-machine. Продукт может быть установлен на однократную резку саше или нарезку нескольких саше.

10. Оборудование и замена пресс-формКаждая основная машина оснащена набором пресс-форм.

Если размер упаковочного саше изменяется при производстве, тогда необходимо изменить форму. Если размер саше изменяется и ширина саше по-прежнему неизменна, тогда ему просто нужно заменить пару звездочек передачи. Для замены пресс-формы стоит немного. (Машина может быть оснащена бесступенчатым регулятором длины саше для удовлетворения потребностей заказчиков для различной длины саше, в то время как цена будет рассчитываться отдельно.)

11. Контроль температуры

Машина принимает высокоточный регулятор температуры, чтобы убедиться, что ошибка между температурой установки уплотнения и температурой показа контролируется в пределах 3 ℃. Нагреватель и уплотнительная форма имеют разумную конструкцию и прошли тест на прохождение. В результате температура эффективной зоны уплотнения контролируется точно, уплотнение процесса изготовления саше имеет лучшие эффекты, и упаковочная машина имеет больше возможностей выбора качества и текстуры упаковочного материала. Конструкция уплотнительной формы учитывает тепловое поле эффективной уплотнительной области, улучшая уплотняющие эффекты и экономит больше энергии.

12. Он оснащен фотоэлектрической системой позиционирования.

Машина оснащена фотоэлектрической системой позиционирования товарного знака. Сигнал измеряется фотоэлектрической головкой на цветной метке печати упаковочного материала, а оптическое волокно отправляет его в ПЛК для работы, затем микромотор дифференциала коррекции курсора в системе передачи приводится автоматическая коррекция и автоматическое сцепление двухсторонней цветовой маркировки (четыре комплекта регулирующего дифференциала установлены на машине), чтобы узоры, напечатанные на двойных поверхностях продукта, были выровнены с каждым другое полностью при запечатывании.
