آلة طي وتغليف تلقائية تلقائية تلقائية

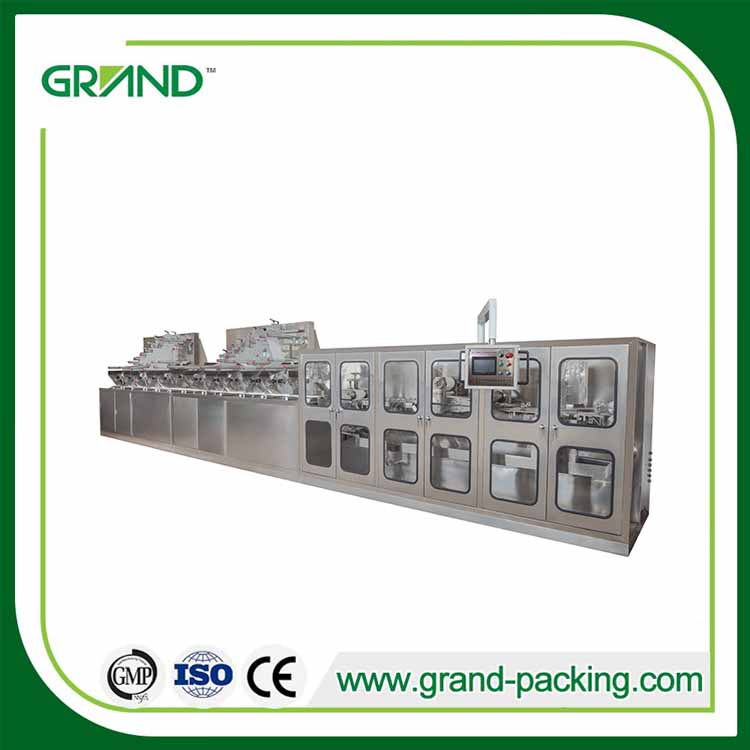

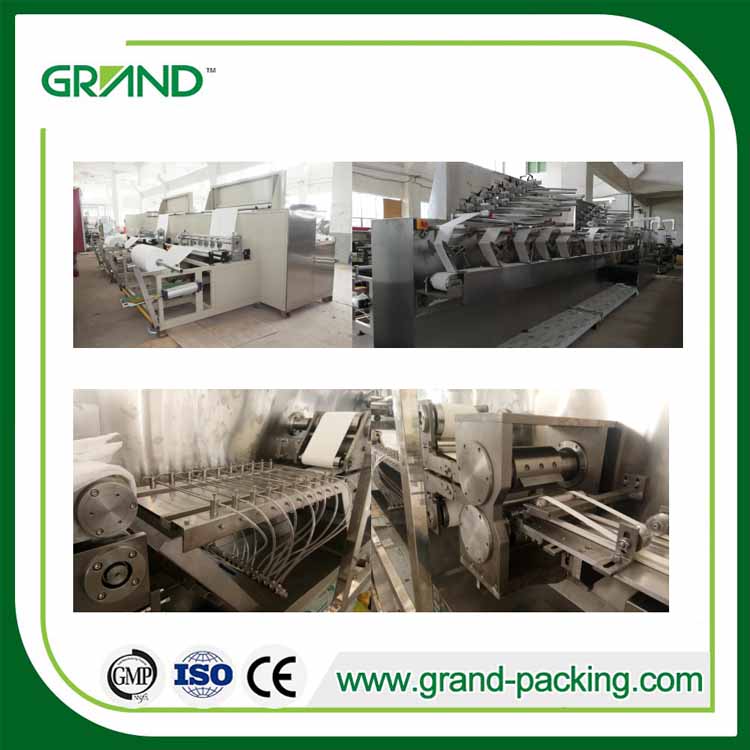

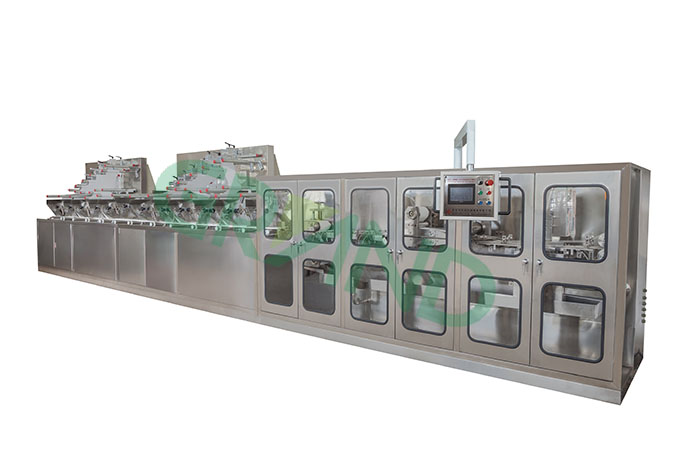

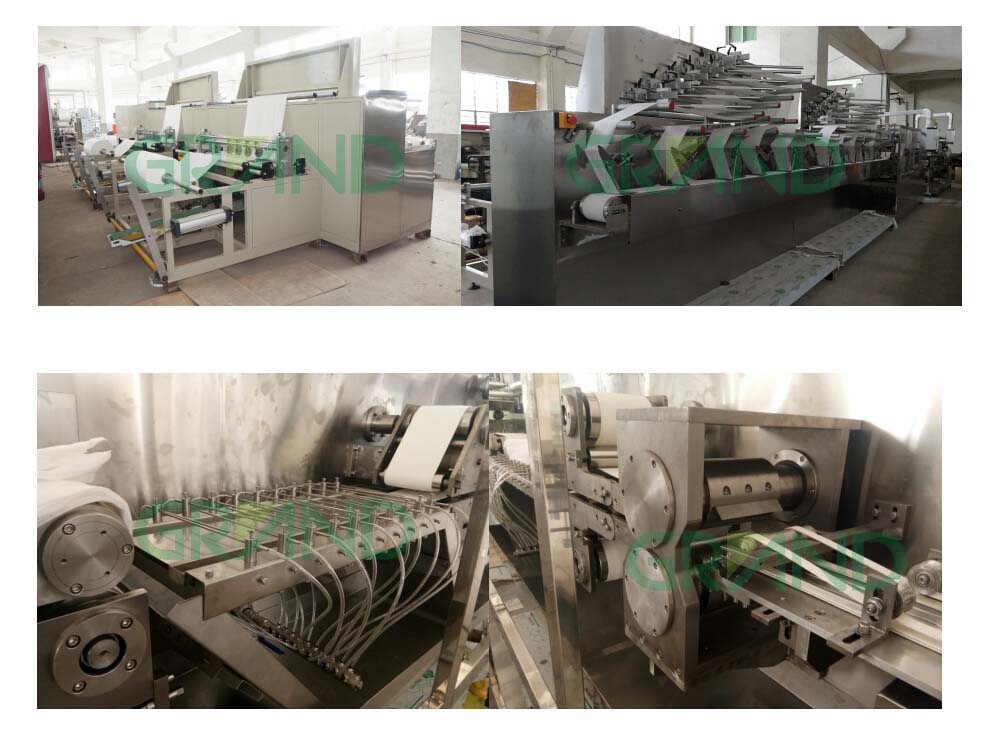

آلة طي الأنسجة الرطبة التلقائية بالكامل (30-120pcs/sachet)

1. عملية الإنتاج:

غير المنسوجة - القطع القابل للطي - طي سائل طبي عبر الإنترنت - إعداد الطول - القطع - إعداد المكدس - إخراج المنتج النهائي

2.Main المعلمات الفنية

3. ملامح Servo

1) 2 servos من mitsubishi ؛ بنية علمية ومدمجة ؛ تشغيل وصيانة مريحة ؛

2) باب السلامة ، جهاز توقف الطوارئ وأنظمة الحماية النسبية ، المصممة وفقًا لـ CE ؛

3) يتم تصنيع الأجزاء الفنية الرئيسية في مركز تصنيع CNC ، ويتم شراء الأجزاء الكهربائية الرئيسية من العلامات التجارية الدولية ؛

4) محرك يتحكم فيه محول التردد ؛ اقتران عالمي كجزء رئيسي ؛ دمج مربع التروس و phaser ؛ قيادة الحزام المتزامن ؛

5) يمكن ضبط المرحلة لتكون متزامنة مع الجهاز.

4. هيكل

1) بنية الصلب ، بما في ذلك لوحة SS وقطع غيار SS ؛

2) قابلة للتعديل للمناديل لتظهر أم لا ؛

3) التغذية السائلة من خلال الصبر.

4) يشمل نظام التغذية السائل اثنين من برميل 400 لتر SS ، ونظام الخلط المستمر ونظام الدورة الدموية لحجم تغذية سائل قابل للتعديل ؛

5) بعض الأنابيب مصنوعة من SS والبعض الآخر خراطيم شفافة ؛

6) يمكن لنظام التراص تكديس المواد بشكل قاطع ؛

7) نظام قطع المواد الخام ؛ طول قابل للتعديل (على PLC) ؛

8) محرك سيرفو لضبط كمية مريحة لنظام عد قطعة ونظام عد المكدس.

9) نظام القيادة ؛

10) HMI ؛

11) تفريغ المنتج النهائي ؛

12) CE من الأجزاء الكهربائية ؛

13) نظام حماية السلامة ؛ نظام الكبح في حالات الطوارئ ؛ قاطع آمن حماية الباب الزجاجي

14) نظام سيرفو من ميتسوبيشي ؛

15) العد التلقائي ؛

16) سجل تاريخ الإنتاج التلقائي ؛

17) مثيرة للقلق بسبب عدم وجود المواد

5.

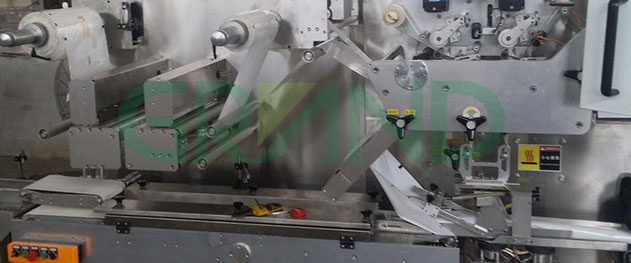

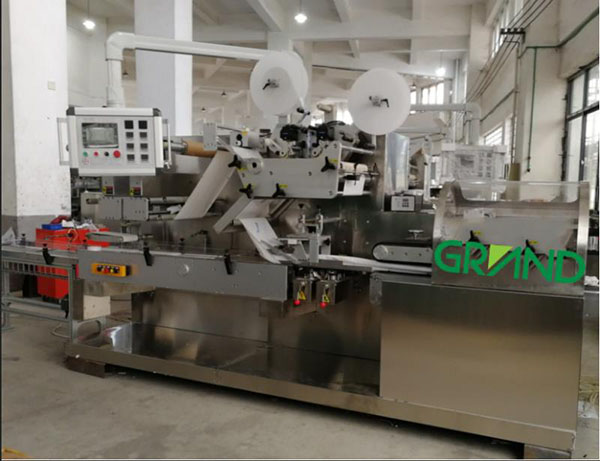

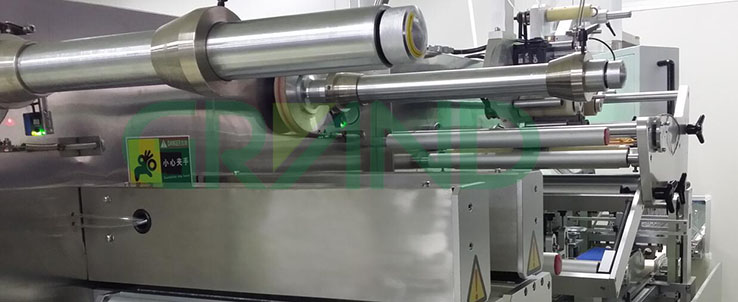

آلة التغليف التلقائية التلقائية للأطفال الرطب

1. المنتج

مناديل رطب الطفل

2. عملية الإنتاج

التواصل مع الجهاز الرئيسي (آلة طي المسح التلقائية التلقائية) - مغذي المواد التلقائي - منفذ تغذية آلة التعبئة - إعداد طول الفيلم - إعداد ملصقات فتحة التسمم - إعداد موضع الفتح - الإغلاق الأفقي المتبادل وتقسيم الإخراج المنتج

3.Main المعلمات الفنية

4. ميزات

1) يتم التحكم في توتر فيلم التعبئة ميكانيكيا.

2) تم تجهيز آلات وضع العلامات ، واحدة لوضع العلامات الرئيسية والآخر لوضع العلامات المزيفة على العلامات ؛

3) تعبئة فيلم النافذة تلقائيًا ؛

4) معدات ترميز تاريخ الحرارة ؛

5) الجهاز المتبادل لجهاز الختم الأفقي مع جهاز ميكانيكي للتشويش) ؛

6) ثمانية أدوات تحكم في محرك SHAFT Servo Film ، وختم أفقي ، وفتح ، ووضع العلامات ، وتحويل الشوكة ، وتغذية المواد ، وما إلى ذلك ..

7) يمكن تعيين موضع تعبئة الكيس ، نافذة ، تسمية وعلامة العين على شاشة تعمل باللمس ؛

8) جهاز تغذية المواد التلقائي ؛ عندما لا يتم تعيين طول فيلم التعبئة الفعلي ، لن يدفع الشوكة المتغيرة في الجهاز الأنسجة الرطبة ولكن تعمل مرة أخرى بعد أن يكون الطول صحيحًا. لذلك ، يمكن تجنب النفايات التي تسببها أخطاء توصيل الأفلام أو الطباعة يدويًا. (ليست هناك حاجة إلى محاذاة الملصقات عند توصيل الفيلم يدويًا. يمكن توصيل نفس الفيلم بشكل عرضي دون تأثير على تشغيل الماكينة)

9) تم تجهيز نظام الختم الأفقي بوظائف حماية الإغلاق لعزم الدوران الزائد والمواد التي يتم الضغط عليها أثناء الختم الأفقي.

10) شاشة اللمس الملونة ووحدة تحكم الحركة ؛

11) نظام التحكم

يطبق نظام التحكم نظام mechatrolink للحركة متعددة المحور وعالي السرعة ؛

ب. يتم استخدام أحدث وحدة تحكم حركة في Yaskawa لدورة مسح عالية السرعة من 0.5 مللي ثانية فقط ، ومعالجة البيانات السريعة والتحكم في الدقة عالية السرعة ؛

يتم تطبيق وظيفة التحكم الخاصة بالمرحلة في Yaskawa Controller على وحدة تغذية المواد التلقائية لتحقيق تعويض متزامن في الموضع وضبط موضع تغذية المواد بشكل مناسب ؛

تم تجهيز D.Horizontal Sealing بوظيفة التحكم الإلكترونية في الكاميرا لتشغيل الماكينة المستقرة والموثوقة والأعلى سرعة ؛

يمكن أن تساعد E.Remote Monitor العملاء على العثور على المشكلات وحلها في الوقت المناسب.

12) يتم شراء الأجهزة الكهربائية الرئيسية من العلامات التجارية المعروفة ؛

13) هيكل آلة مؤطرة.

5. مواصفات المواد

6. تكوينات

1) تغيير الفيلم التلقائي: اضبط كمية علامات العين التي لا تزال يتم نقلها بعد MIN. يتم اكتشاف قطر لفة بحيث يمكن تغيير مواد التعبئة تلقائيًا ؛

2) تغيير التسمية التلقائية: تعيين كمية ملصق الفتح الأصلي وكمية التسمية المتبقية. عند الوصول إلى الشكل ، يمكن تغيير الملصقات تلقائيًا ؛

3) فتح جهاز لفيلم التعبئة ، يقودها المؤازرة ؛

4) جهاز التحكم في توتر الفيلم الميكانيكي ؛

5) تعبئة جهاز تشكيل فيلم ؛

6) تعبئة فيلم الختم الرأسي ؛

7) تعبئة جهاز تغذية فيلم ، يقودها المؤازرة ؛

8) جهاز الختم الأفقي ، يقودها المؤازرة ؛ تعمل محركان المؤازران تلقائيًا ومزامنة ؛

9) يمكن التحكم في الكهرباء تلقائيًا أو يدويًا للمتطلبات العملية ؛

10) الوضع اليدوي: يستخدم أثناء الاختبار لضبط كل محطة مقدمًا ؛

11) تم تجهيز الجهاز بزر 2 E-Stop أفقيًا.

7.

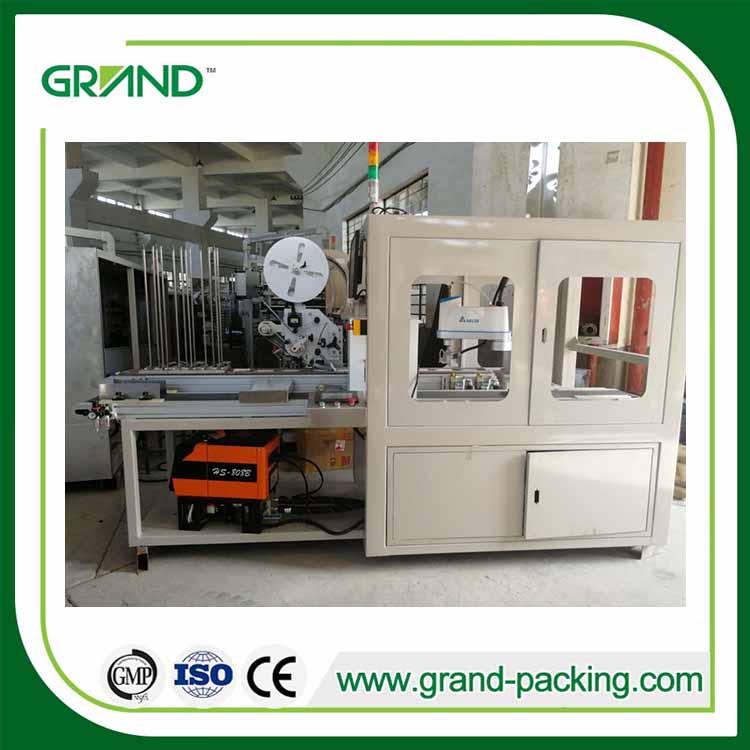

آلة التلقائية التلقائية للغطاء

1. المعلمات التقنية

2. الميزات

1) يتم تطبيق روبوت Scara Robot في دلتا. يتم استخدامه على نطاق واسع في منتجات الكمبيوتر والاتصالات والإلكترونية للمستهلك (3C). مع السرعة المتقدمة والدقة والخطية والعمودية ، يمكن للروبوت أن يأخذ ، الغراء والعصا على حزم مسح بسرعة وبدقة.

2) النظام البصري الإلكتروني: تم اعتماد نظام Delta DMV2000 E-Visual. بصفته جيلًا جديدًا من لوحة التشغيل الصديقة للإنسان ، يمكنه إنشاء نظام للكشف البصري بسرعة. يمكن أن تحقق كاميرا واجهة Cameralink المطبقة معالجة عالية السرعة. يمكن أن يغير اتصال الاتصالات الداخلية PLC البيانات تلقائيًا. معهم ، يمكن تخصيص الواجهة المعروضة ولوحة التشغيل أثناء تشغيل الجهاز للتشغيل البسيط والمريح.

3) شاشة تعمل باللمس: إنها شاشة مقاس 7 بوصات. يمكن تعديل معلمات أخذ الغطاء ، ووضع لصق ، أو شكل رش الغراء (المستطيل ، أو المسار ، أو البيضاوي) ، أو تعويضات الغطاء ، وما إلى ذلك على شاشة تعمل باللمس.

4) مصدر الضوء البصري: يتم تطبيق مصدر LED الصناعي ، وهو أكثر موثوقية من مصدر الضوء السكني. يتم تمديد وقت الانحلال ، ومصدر الضوء لا يتم تحسنه وتحسين الدقة.

5) الشاشة: شاشة صناعية مقاس 15 بوصة ، والتي تعد أكثر ملاءمة لورشة الإنتاج.

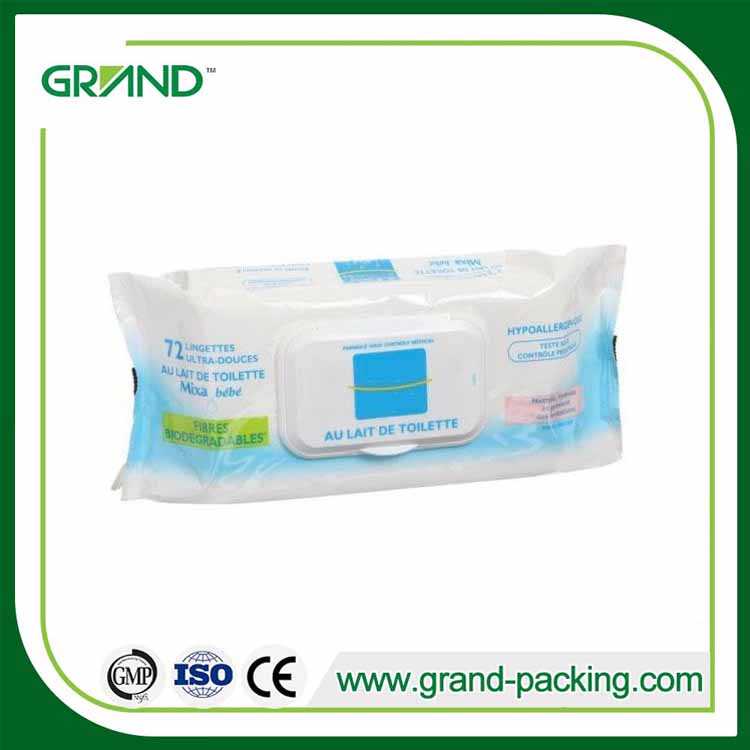

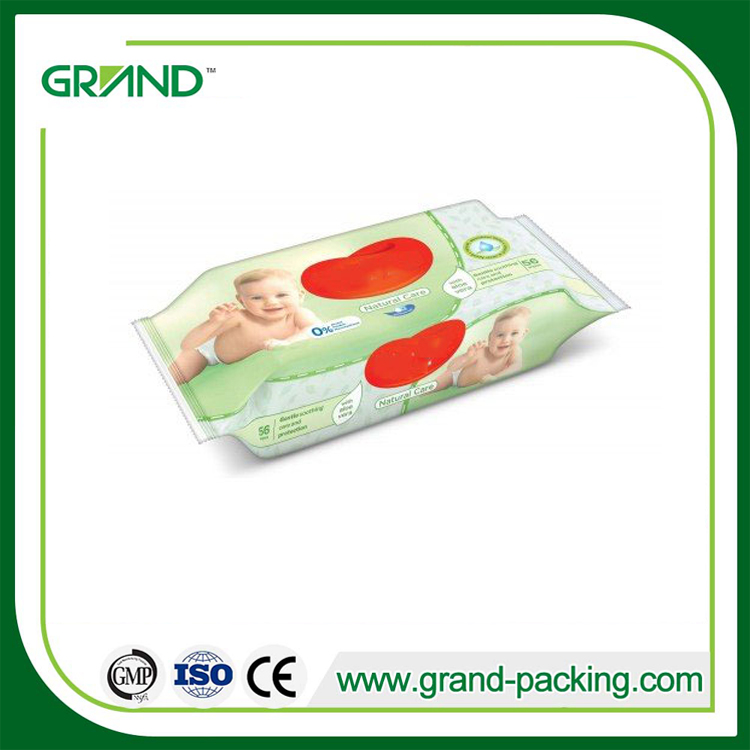

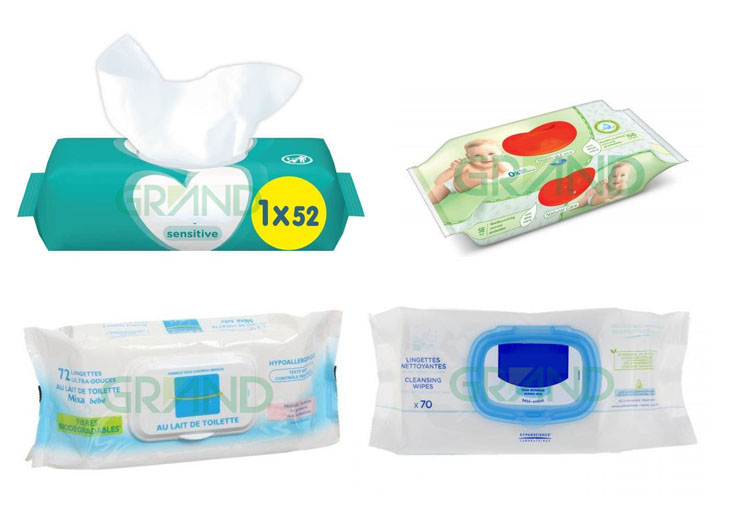

عينة الصور
